Код товара: 00-00000414
Длина:
—
13 см.
Высота:
—
1.6 см.
Ширина:
—
5 см.
Описание

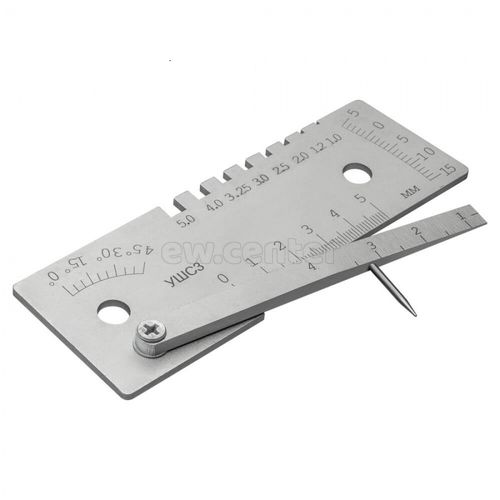

Шаблон сварщика универсальный УШС-3 Предназначен для измерения контролируемых параметров труб, контроля качества сборки стыков соединений труб, а также для измерения параметров сварного шва при его контроле. Контроль глубины раковин, глубины забоин, превышение кромок глубины разделки стыка до корневого слоя и высоту усиления шва производят при установке шаблона поверхностью А на изделие, затем поворотом движка 2 вокруг оси 4 ввести указатель 3 в соприкосновение с измеряемой поверхностью. Результат считывается против риски К по шкале Г. Контроль зазора производится введением движка 2 его клиновой частью в контролируемый зазор. По шкале И, нанесенной на движке, считывается результат. Контроль притупления шва, ширины шва производить при помощи шкалы Е, пользуясь ею как измерительной линейкой. Контроль углов скоса кромок производится при установке шаблона поверхностью Б на образующую изделия. Затем, поворотом движка 2 совместить без зазора его поверхность В с измеряемой поверхностью.
Технические характеристики
Основные характеристики
Вес, кг
0.18
Назначение
для измерения контролируемых параметров труб
Диапазон измерения глубины дефектов, мм
0-15
Диапазон измерения высоты усиления шва, мм
0-5
Диапазон измерения углов скоса кромок, град
0-45
Диапазон измерения величин притупления и ширины шва, мм
0-50
Диапазон измерения величины зазора, мм
0.5-4
Номинальные значения диаметров электродов, измеряемых шаблоном, мм
1/1.2/2/2.5/3/3.25/4/5
Тип
шаблон
